Der gesamte Aufbau wurde so gewählt, dass man mit möglichst wenig (Schraub-)Aufwand an der Konsole auskommt. Es ist z.B. nicht notwendig die Konsole auseinander zu bauen. Nachteil: Ein wenig "Fumelei" beim Einbau der Halterung.

Materialliste:

• Pressholzplatte, Hartschaumplatte, o.ä. 195 x 118 x 2,5 mm
• 2 Disketten 3,5"
• 6 Blindnieten 3mm (für Materialstärken 2,5 - 4,5mm)
• Rundstab 4mm Durchmesser

Ein paar Worte zu den Disketten: Es wird nur die Abdeckung benötigt, diese gibt es jedoch in unterschiedlichen Materialien und Stärken. Kunststoff fällt komplett aus! Die Blechabdeckung gibt es in zwei Varianten, nämlich aus sehr dünnem Blech, welches sich extrem leicht biegen lässt, und aus entsprechend stärkerem Material. Optimal ist letzteres, da es beim Zusammennieten besser hält und sich passgenauer verarbeiten lässt. Nachteilig ist die etwas aufwendigere Verarbeitung.

Werkzeug:

• Laubsäge
• Kronenbohrer
• Bohrmaschine
• Kreuzschlitzschraubendreher PH#2 (evtl. mit biegsamer Welle)
• Schraubstock mit Schutzbacken
• Schlüsselfeilen
• Popnietzange
• Bohrer 3,1 mm
• Lineal
• Körner
• Hammer

Vorbereitung:

Die 4 Schrauben an der Unterseite des Deckels entfernen und den gesamten Deckel vorsichtig nach hinten von der Achse ziehen. Die Deckelarretierung aus dem rechten Halter hochziehen und entfernen.

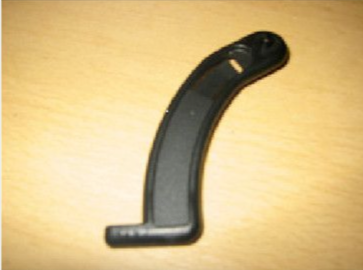

Auf dem Bild ist der ausgebaute Halter zu sehen. Er hängt mit der Nase in der Konsole.

Achshalterung:

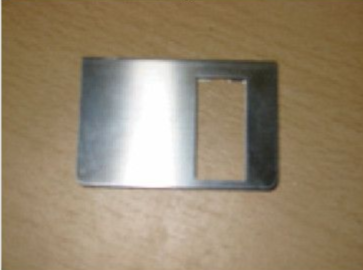

Die Blechabdeckung der Disketten vorsichtig abheben.

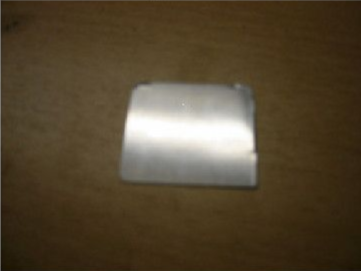

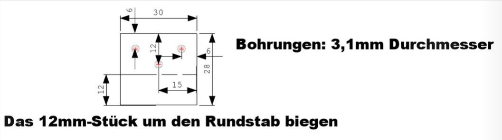

Die Bleche auseinanderbrechen. Wir benötigen jeweils nur die grosse Lasche der Vorderseite; hier wird das schmale Teil mit den Stegen abgeschnitten, es bleibt ein Blechstreifen von ca. 28 x 30 mm übrig.

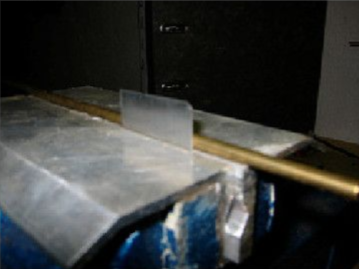

Den Blechstreifen mit 12mm Überstand einspannen und mit dem Hammer um den Rundstab biegen.

Die Biegung darf nicht geschlossen werden, da man sonst das Scharnier nicht um die Achse bekommt. Bohrungen anzeichnen und anbringen.

Halteplatte:

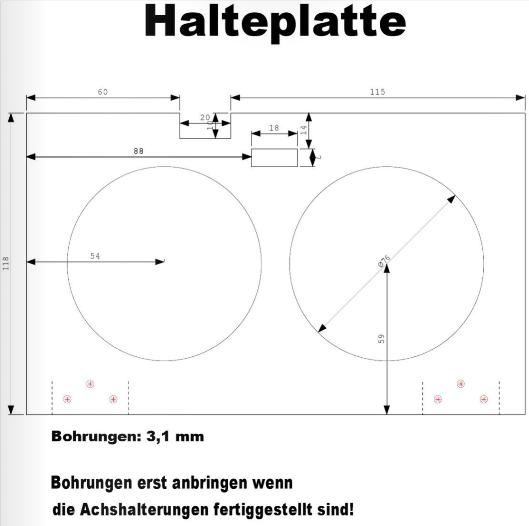

Die Masse der Zeichnung mit einem feinen Bleistift auf die Platte übertragen und die Platte zurechtsägen. Die Becheröffnungen werden mit dem Kronenbohrer angefertigt. Die Bohrungen für die Achshalterungen noch nicht anbringen! (So fällt später ein wenig ungenaues Messen nicht auf!)

Zusammenbau:

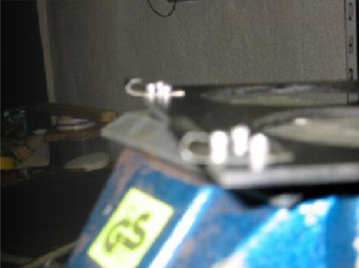

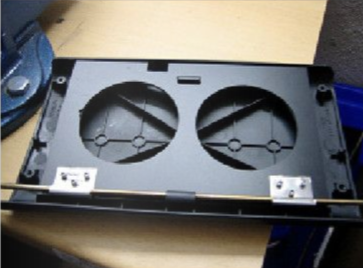

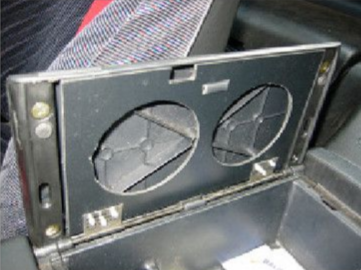

Den Becherhalter in den Deckel einklicken und den Rundstab durch die Deckelnase schieben. Nun die Achshalterungen aufsetzen und darauf achten, dass die Achse gerade läuft und alle Halterungen bündig an der Achse anliegen; anschliessend die Bohrlöcher auf die Halteplatte übertragen, die Löcher bohren und alles zusammen nieten.

Die Achshalterungen werden so angebracht, dass die Rundungen nach oben zeigen, die Platte also flach liegen kann.

Beim Nieten darauf achten, dass der Nietkopf auf der Seite mit den Halteblechen sitzt da sonst später u.U. die Nietüberstände auf die Konsole drücken.

ACHTUNG: Auf den Fotos sind die Nieten versehentlich falsch herum eingesetzt!! Die Nietenköpfe liegen auf dem Blech auf!

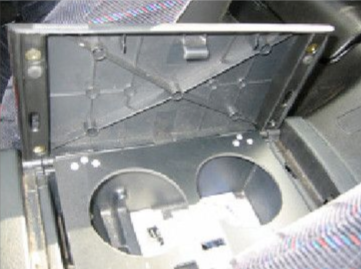

Den Becherhalter auf die Achse setzen, den Deckel wieder einklipsen und die Deckelhalterung festschrauben.

Fertig.
